礦物質電纜是什么，一文讀懂

在建筑工程防火設計規范中法律明確規定消防系統需使用礦物絕緣電纜，才能通過消防驗收。因此，可見礦物絕緣電纜的重要性。那么，什么是礦物質電纜呢，是不是在礦場使用的呢?所謂礦物質電纜（Mineral insulated cable）通稱MICC或MI電纜：是以銅護套包裹銅導體芯線，并以氧化鎂粉末為無機絕緣材料隔離導體與護套的電纜，最外層可按需選擇護套?？?/span>連續工作溫度為250℃，在950℃-1000℃時可持續供電3小時，非常時期可達1083℃工作（也即接近銅的熔點），因高溫環境持續工作的優越特性，決定了它適用于額定電壓1000V以下的線路。是常見火災發生過程中保證消防逃生系統裝置運轉正常供應電力輸送的電纜，跟常用電纜的主要不同點就是本身不具可燃性，也不會由于過載電流而成為火災源頭，即時在火災燃燒狀況下依然可保維持電路完整性一段時間，為逃生爭取相對長時間。

總結：核電站、冶金、化工、礦井、航天、高層建筑、機場、碼頭、地下鐵道等客流集中場所，用以保障火災情況下消防水泵、消防電梯、重要負荷、應急疏散指示、以及防、排煙系統等重要消防設備用電。用以保障火災情況下消防水泵、消防電梯、重要負荷、應急疏散指示、以及防、排煙系統等重要消防設備用電。

一、礦物質電纜結構：

高導電率的銅導體、礦物(氧化鎂)絕緣材料、無縫銅管套組成，當電纜用于對銅有腐蝕的場合時，外層再加一層防腐保護外護套。

1、電纜導體：由高導電率的金屬銅作導體。

2、絕緣層：采用耐高溫，不燃燒的無機礦物質作絕緣材質。

3、隔離層：采用無機礦物質材質。

4、外護層：采用低煙無毒的塑性材質，有良好的防腐蝕特性。

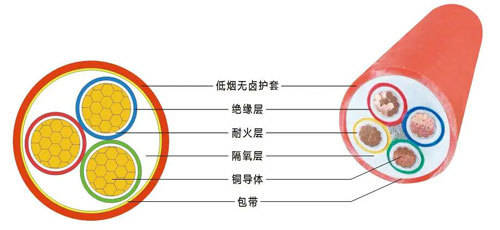

礦物質電纜結構圖

二、礦物質電纜特點

　　1、高耐火高安全性：因為電纜全都是用無機物組成，其實它本身不會引起火災，是不可能燃燒或助燃，但是因為銅的熔點是1083℃，礦物絕緣層也是1000℃以上熔點，其中氧化鎂的熔點是2800℃。所以在其溫度不超過1000℃時，電纜結構不會出現問題。因此在絕大部場景是不會因熔化或燃燒，更不會傳播火種。礦物絕緣電纜絕緣層是由無機材料制成如：氧化鎂，它不會放出任何煙霧和有害氣體，而相比之下，傳統的電纜（包括阻燃、低煙低鹵、低煙無鹵和其相應的耐火電纜）在著火、被火燒或長期過載絕緣受損時煙霧和有害氣體都會在。相比常用的聚氯乙烯電纜（普通型、阻燃型、耐火型等）最高使用溫度為70℃，超過此溫度絕緣層老化加速，縮短壽命，容易引發火災。按照英國BS6387標準耐火測試，只有礦物絕緣電纜能滿足以下三種測試：A：明火燃燒950℃，持續3小時，B：明火燃燒650℃，噴淋水持續15分鐘， C：明火燃燒950℃，每隔30秒用重物撞擊，而國產的耐火電纜（NH—VV）只能滿足GB12666.6-90耐火測試中A類測試：明火燃燒950℃，持續90分鐘。而大多數廠家生產的耐火電纜僅能 滿足B類測試；明火燃燒750℃，持續90分鐘。

　　2、防爆特性，因為礦物絕緣電纜采用金屬護套作為保護層，那么可燃性氣體，油汽，火焰就不可以到達與電纜連接的電器設備，所以我們說電纜具備防爆特性。

　　3、耐腐蝕性壽命長，銅有較好的耐蝕性，而且在正常使用的環境下是無需任何附加的保護，因此我們說電纜有很好的耐腐蝕性。電纜采用低煙無鹵高阻燃材料作護套具有高耐腐蝕性在，特殊的環境條件下要是對銅有較強的腐蝕作用的環境中，那么就需要在電纜外面再加一層PVC外護套，導體、絕緣及護套三者間致密壓實體。因而不但具有防止水、潮氣、油及一些化學物質的侵害, 從而適用于有爆炸危險的地方和各種防爆設備、器材的連線。

4、載流量大

由于礦物絕緣電纜正常使用溫度可以達到250℃。IEC60702規定礦物絕緣電纜連續工作溫度是105℃。這是考慮到終端密封材料和安全需要，即使這樣，它的截流量還遠遠超過其他電纜，因為氧化鎂粉具有比塑料更好的導體系數，所以同樣的工作溫度,截流量更大，對于16平方毫米以上的線路，可以降低一個截面，對不允許人接觸的地方，可以降低兩個截面。

三、礦物質電纜用途：

1、普通照明、應急照明、火災報警、消防電氣線路、應急電梯和升降設備線路、計算機房控制線路、主干分干配電系統線路、雙電源控制線路、煙氣排放和通風線路、大動力線路、潛在危險爆炸線路等場所、發電機房輸電線路。

2、核電站、冶金、化工、礦井、航天、高層建筑、機場、碼頭、地下鐵道等客流集中場所，用以保障火災情況下消防水泵、消防電梯、重要負荷、應急疏散指示、以及防、排煙系統等重要消防設備用電。用以保障火災情況下消防水泵、消防電梯、重要負荷、應急疏散指示、以及防、排煙系統等重要消防設備用電。

四、礦物質的一般型號：

1、BTTZ：由于采用無縫銅管金屬套+氧化鎂礦物絕緣，又稱剛性礦物絕緣電纜;型號有BTTVZ、BTTYZ、BTTQ、BTTVQ、BTTYQ等，BTTZ電纜沒有五芯的，因為銅管可以作為接地線使用，所有型號中防火性能最優。

2、YTTW：由扎紋銅護套+無機礦物絕緣組成，是BTTZ改良型號屬于柔性礦物絕緣電纜，型號有YTTWY、YTTWV、BTTRZ、RTTZ、BTTW、BTTE、BTWTZ等

3、NG-A(BTLY)：采用鋁管金屬護套加無機礦物絕緣，型號有：BTLV、BTWGLY、TBTRZL、TBTRZLY、BTMMRZ等。

4、BBTRZ：礦物質電纜中沒有金屬護套的防火電纜，型號有：BTWYZ、BTYRZ等。
